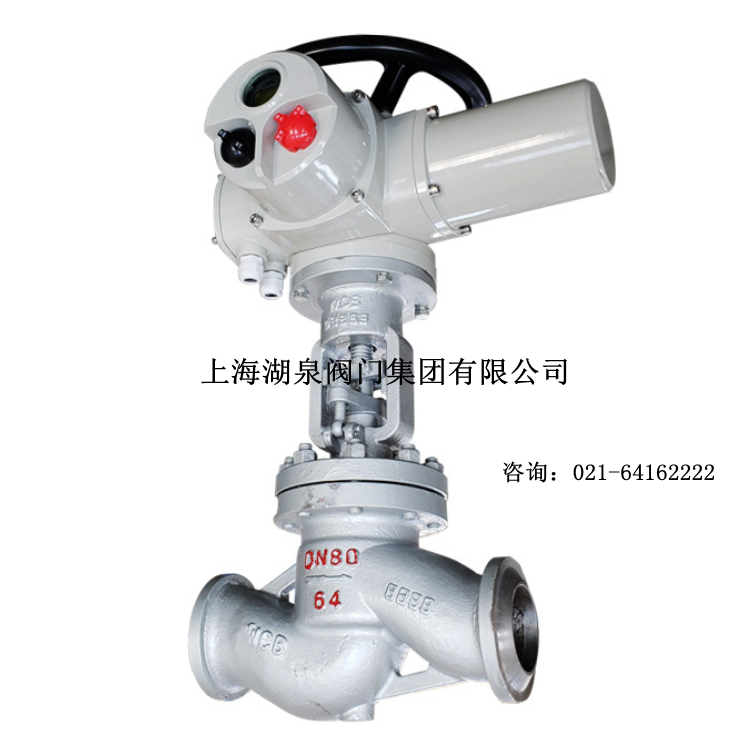

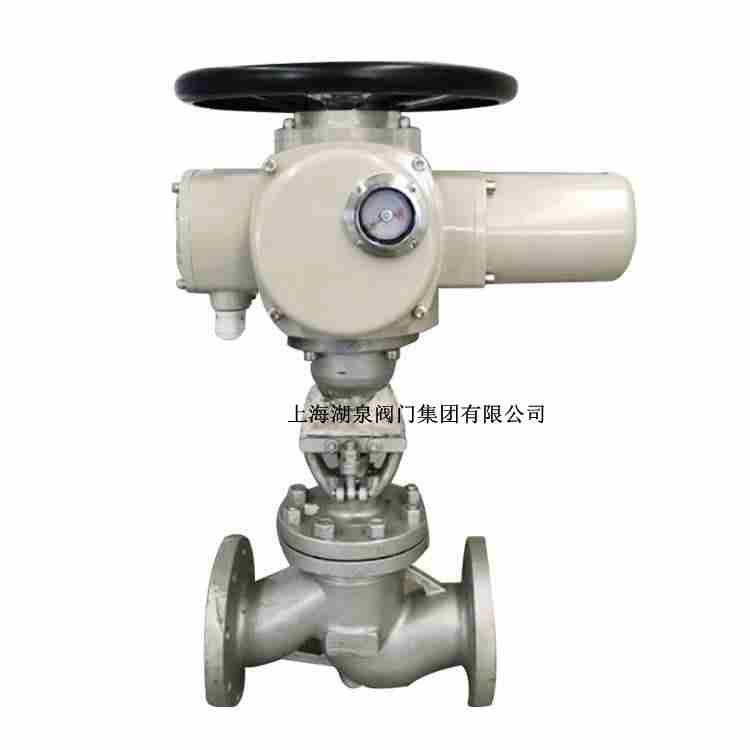

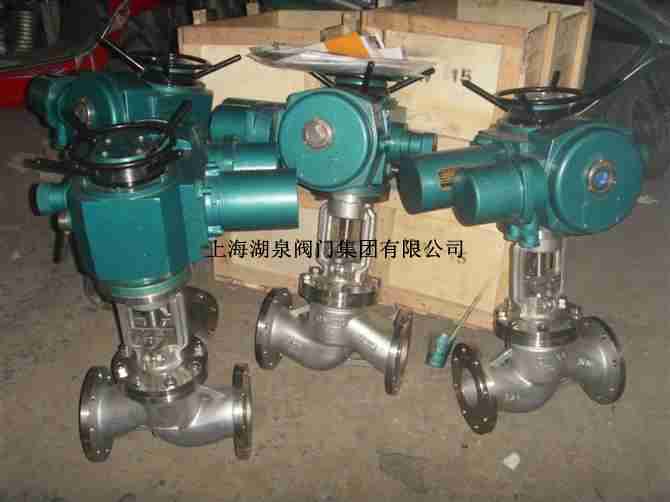

上海湖泉閥門集團有限公司電動截止閥生產廠家，咨詢： 021-64162222    【產品型號:J941H-16C DN80】電動截止閥產品簡介:湖泉閥門電動截止閥由電動執行器和截止閥兩部分組成。閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選...電動截止閥 高溫蒸汽法蘭dn200高壓防爆切換遠程開關調節閥J941H DN80 電動截止閥 高溫蒸汽法蘭dn200高壓防爆切換遠程開關調節閥J941H DN80,電動截止閥的閉合原理是,依靠電動推力旋轉閥杠,使它的閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。 上海電動截止閥J941H-16C DN80 產品信息 電動截止閥J941H-16C DN8...電動截止閥的閉合原理是,依靠電動推力旋轉閥杠,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。 電動截止閥J941H-16C DN80歡迎前來咨詢。 上海湖泉dn80法蘭鑄鋼電動截止閥J941H-40C DN80,其他規格J941H-40C DN40,J41H-40C DN50,J94...DN80 DN100產品信息 J941W-16P 電動不銹鋼截止閥是一種常用的截斷閥,主要用來按通或截斷管路中的介質,一般不用于調節流量,截止閥適用的壓力、溫度范圍很...蒸汽電動截止閥J941H-16C DN80 100 電動法蘭截止閥、蒸汽電動截止閥J941H-16C DN80 100 電動法蘭截止閥概述: 電動法蘭截止閥J941H-16C是由電動執行機構和截止閥兩部...不銹鋼鍋爐電動截止閥 J941W-40P DN80鍋爐蒸汽法蘭電動截止閥介紹: J941W、J941H,J941Y電動不銹鋼截止閥』專業生產電動閥廠家,由上海湖泉自主研發生產的【電動不銹鋼截止閥】... 湖泉閥門廠家dn80高溫蒸汽電動法蘭截止閥生產廠家，高溫電動截止閥J941H-16C DN100 DN80高溫蒸汽電動法蘭截止閥 簡介: J941H  dn80法蘭式高溫截止閥的啟閉件是塞形的閥瓣,它的密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。電動截止閥閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降...湖泉不銹鋼截止閥適用于各類腐蝕性介質的管道上,有良好的防腐性、足夠的強度。高溫蒸汽電動法蘭截止閥合金鋼截止閥適用于耐高溫的蒸汽、油品管道上,具有耐高溫特點。 DN80國標電動截止閥 開關型電動不銹鋼...不銹鋼截止閥J941H-40 高溫電動截止閥DN65, J941H-40 DN80, J941H-40 防爆隔爆電動裝置截止閥DN100, J941H-40 DN125, J941H-40 DN150, 隔爆型電動截止閥J941H-4...

dn80高溫蒸汽電動法蘭截止閥主要技術參數

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795



4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296

dn80高溫蒸汽電動法蘭截止閥主要零部件材質

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2M02Ti		CF8M+ Stellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	磷酸類、 堿類、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸類、 尿素、甲銨液	200
ZGlCr5M0		ZGlCr5M0+ Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
