Z45X-16Q DN100 PN16 QT450暗桿軟密封閘閥技術解析與應用指南

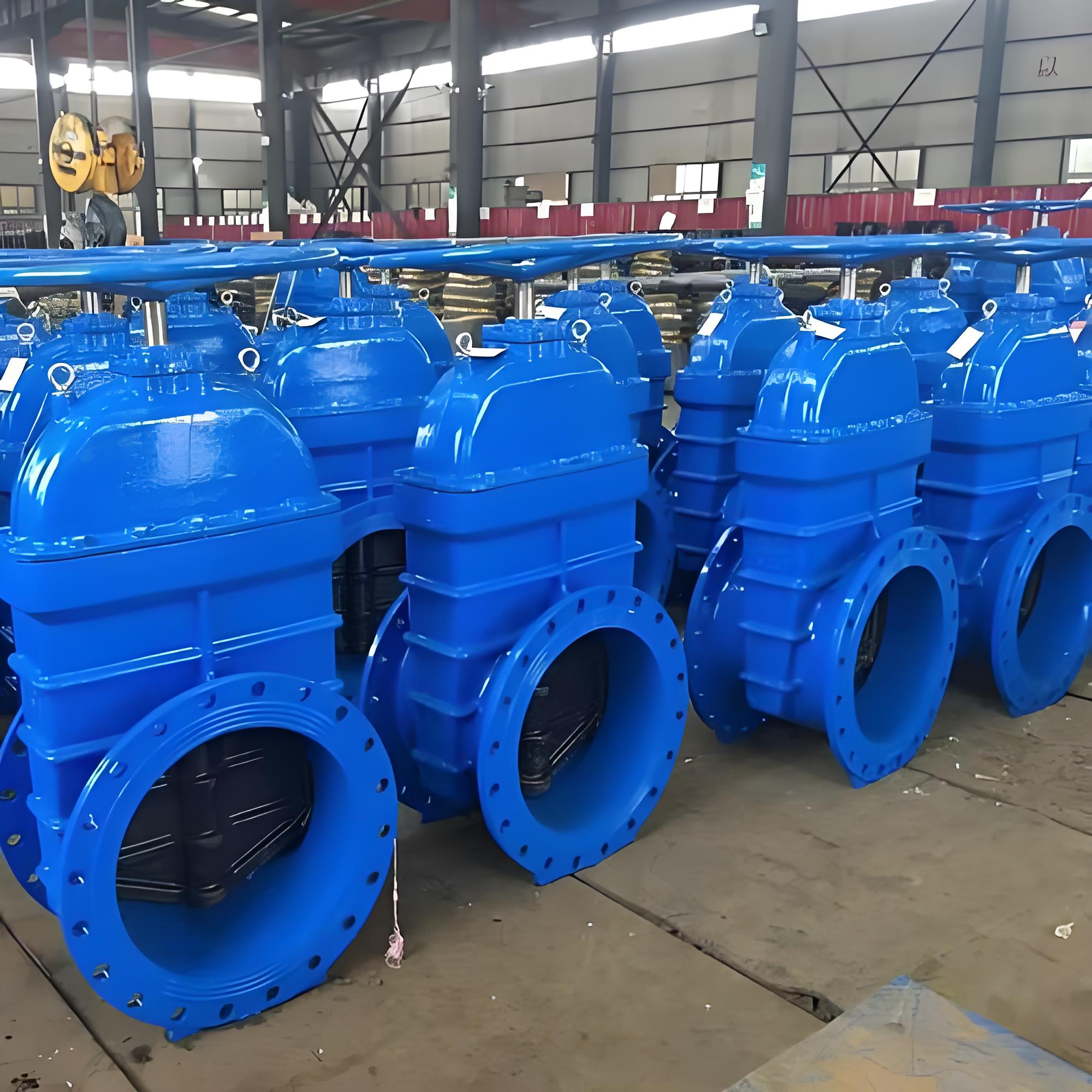

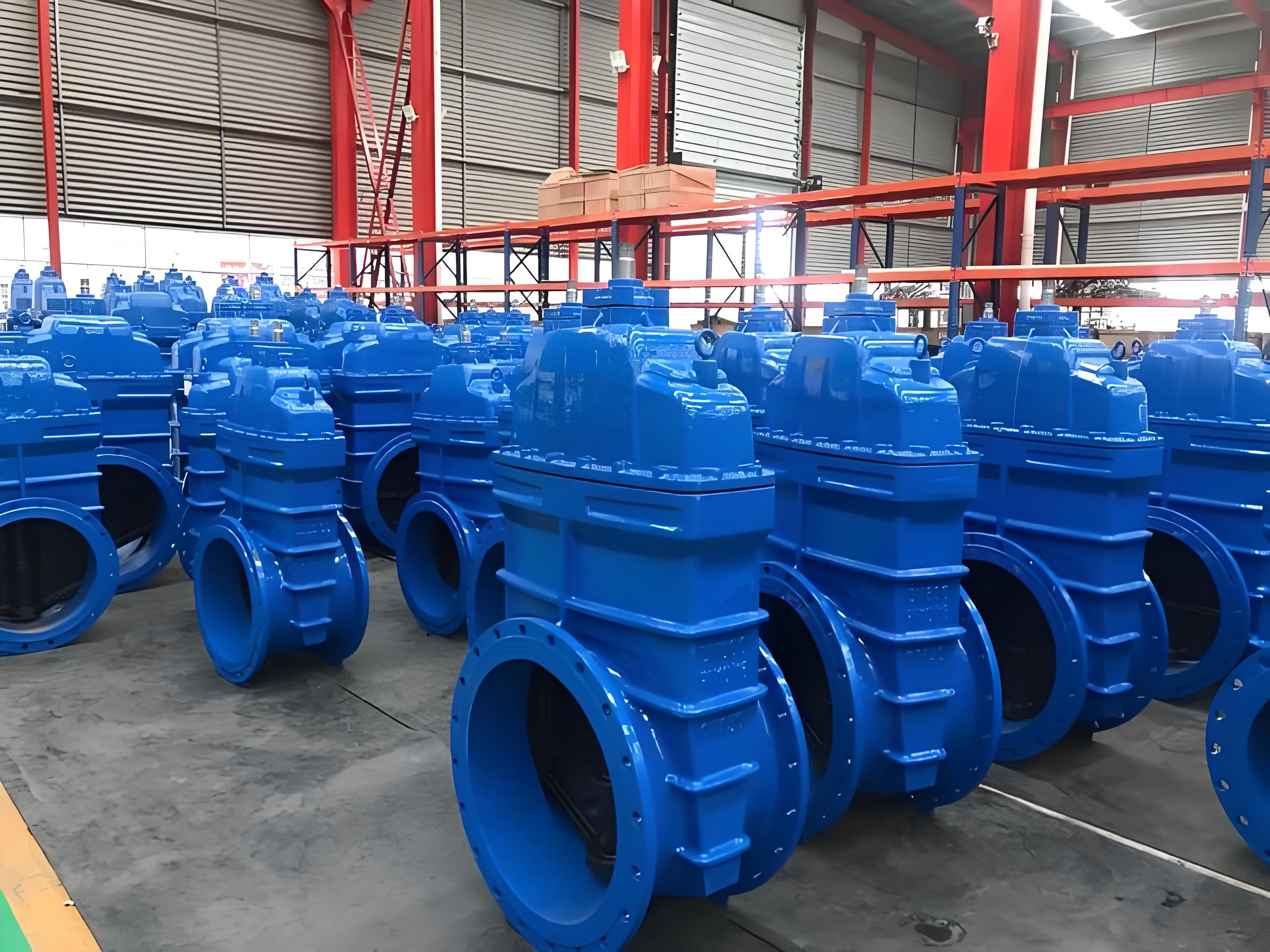

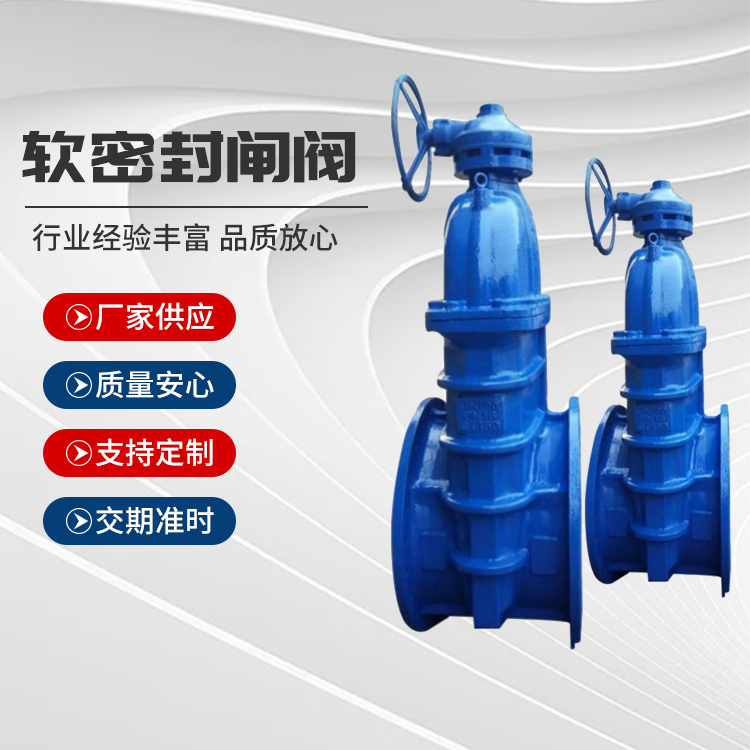

一、 型號解析與產品概述

Z45X-16Q DN100 PN16 QT450暗桿軟密封閘閥是現代流體管道系統中廣泛采用的截?cái)嗯c控制裝置。型號命名嚴格遵循國家閥門行業標準：Z代表閘閥，4代表法蘭連接，5代表暗桿楔式單閘板結構，X代表橡膠軟密封面，16代表公稱壓力為1.6MPa，Q代表閥體材質為球墨鑄鐵。DN100明確公稱通徑為100毫米，PN16對應壓力等級，QT450指代閥體采用抗拉強度不低于450MPa的球墨鑄鐵材料。該閥門通過彈性座封技術替代傳統金屬硬密封，有效解決了常規閘閥易泄漏、易銹蝕及操作力矩大的技術瓶頸，適用于對密封可靠性與空間利用率要求較高的工業及市政管網系統‌‌。




二、 核心結構與工作原理

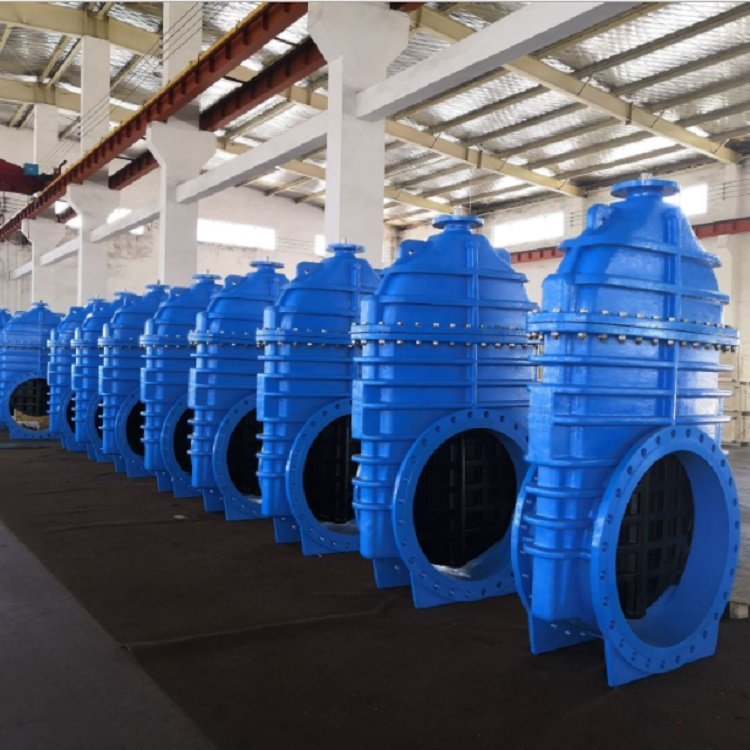

該閥門采用暗桿（內螺紋）結構設計，閥桿螺母集成于閘板內部。啟閉過程中，手輪或電動執行機構驅動閥桿旋轉，通過梯形螺紋副將旋轉運動轉化為閘板的垂直直線運動，從而實現流道的接通或截?cái)唷０禇U結構使閥桿在啟閉時僅作旋轉運動而不產生軸向升降，大幅節約了閥門上方的安裝與維護空間‌‌。

軟密封核心依賴于閘板的整體包覆工藝。閘板骨架采用QT450球墨鑄鐵鑄造，外部通過高溫硫化工藝整體包覆三元乙丙（EPDM）或丁腈（NBR）高性能橡膠。閥門關閉時，橡膠密封面在介質壓力與機械推力作用下產生彈性變形，緊密貼合閥座，實現零泄漏密封。閥座底部采用全流域直通式平底設計，流道與管道內徑基本一致，徹底消除傳統閘閥的滯流凹腔，防止雜物淤積與二次污染‌‌。

三、 關鍵技術參數與材質規范（聚焦DN100/PN16/QT450）

針對DN100 PN16規格，該閥門的核心技術參數與材料配置如下：

• ‌公稱通徑‌：DN100，結構長度符合GB/T 12221標準，常規長度為229mm。
• ‌壓力等級‌：PN16（1.6MPa），殼體強度試驗壓力為2.4MPa，密封試驗壓力為1.76MPa。
• ‌工作溫度‌：0℃～80℃（部分特種橡膠配置可耐受至120℃）。
• ‌適用介質‌：清水、污水、油品、氣體及弱腐蝕性流體。
• ‌材質配置‌：
  • 閥體/閥蓋：QT450球墨鑄鐵，具備高強度、高韌性及優異的抗沖擊性能。
  • 閘板：QT450金屬骨架整體包覆食品級/工業級橡膠，結合強度符合DVGW標準，抗擠壓剝離。
  • 閥桿：不銹鋼材質，耐腐蝕且機械強度高。
  • 密封組件：閥桿采用“內3外2”共五道O型圈密封結構，配合止推軸承（錫青銅），顯著降低啟閉摩擦阻力。
  • 防腐涂層：閥體內外表面采用靜電噴涂無毒環氧樹脂粉末，涂層均勻致密，完全隔絕介質與金屬基體的接觸，滿足飲用水衛生標準‌‌。

四、 核心性能優勢

1. ‌高可靠性密封‌：橡膠包覆閘板利用彈性變形補償制造公差與管道應力，徹底克服金屬密封面易磨損、易泄漏的缺陷，實現雙向零泄漏。
2. ‌極低流阻系數‌：直通式平底流道設計使流體通過時幾乎無阻力變化，等同于直管段，有效降低系統能耗，避免沉淀物堆積。

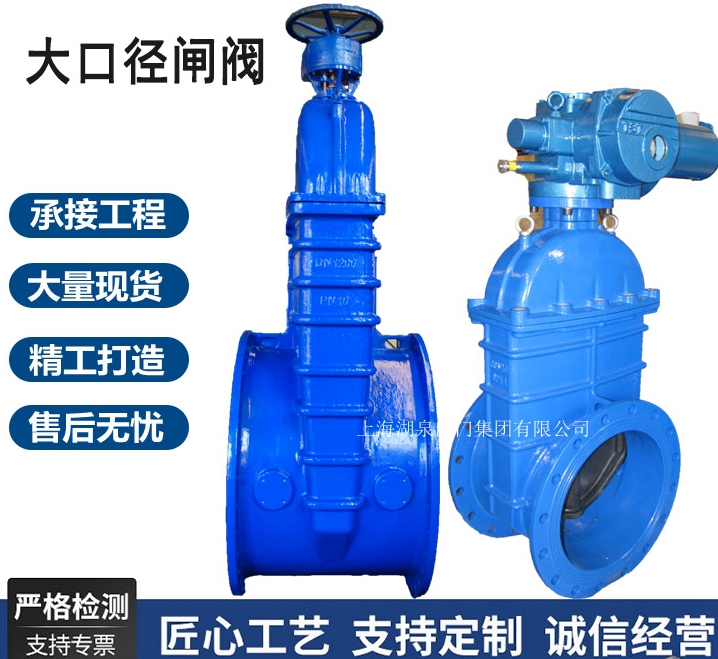

3. ‌操作輕便靈活‌：暗桿結構結合多道O型圈密封與低摩擦軸承設計，大幅減小操作力矩，支持手動、電動、氣動及齒輪傳動等多種驅動方式。
4. ‌維護便捷性‌：特殊軸封結構設計支持閥門在全開狀態下在線不停水更換密封圈；平底流道免除了定期清淤維護需求。
5. ‌長效防腐壽命‌：QT450球墨鑄鐵基材配合環氧樹脂涂裝與不銹鋼內件，使閥門在潮濕、地下直埋或腐蝕性環境中具備長達數十年的使用壽命‌‌。

五、 典型應用場景

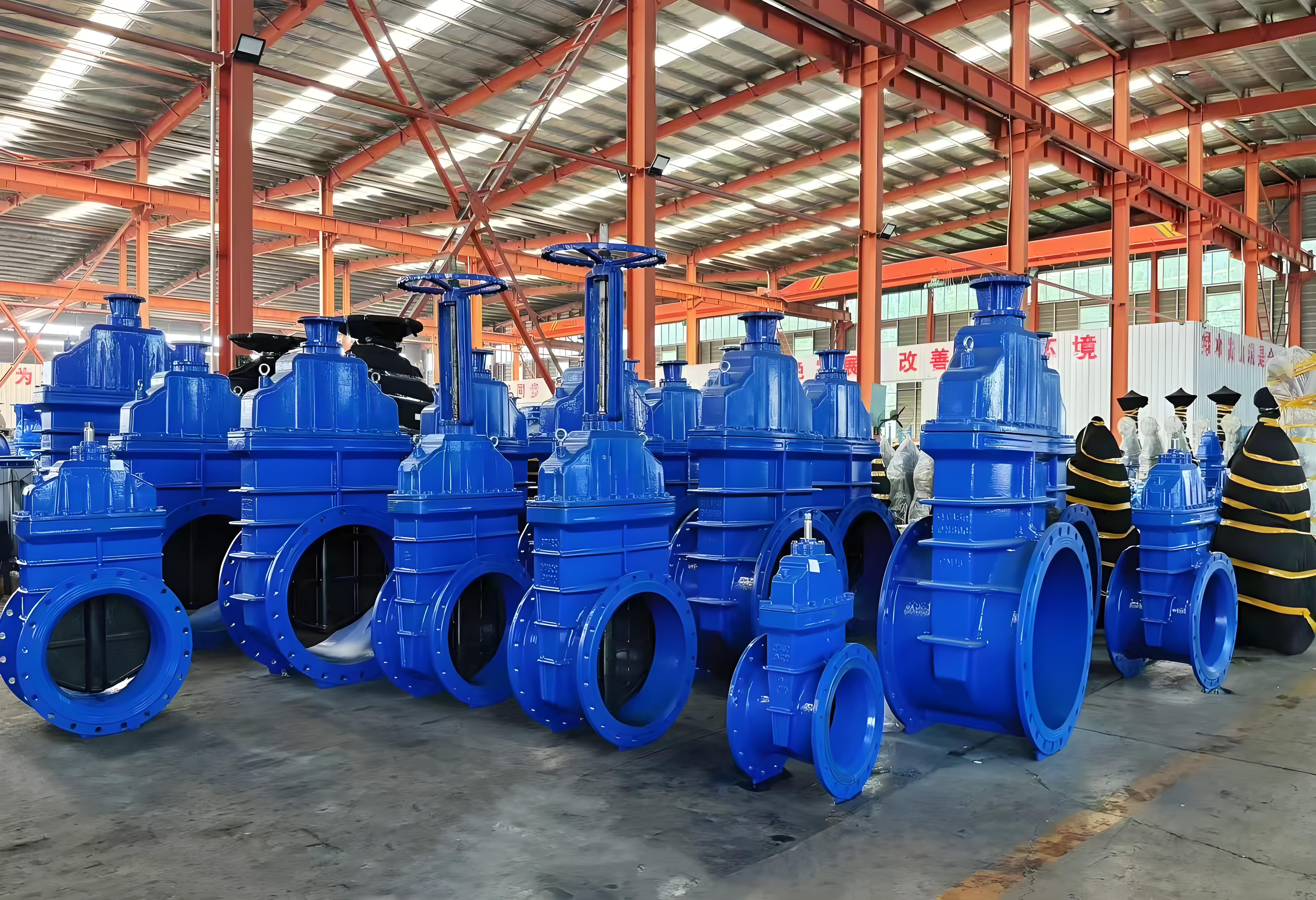

Z45X-16Q DN100暗桿軟密封閘閥憑借其緊湊結構與優異密封性能，廣泛部署于以下系統：

• ‌市政給排水與消防系統‌：城市供水管網、污水處理廠、消防主管道截?cái)嗯c流量調節。
• ‌建筑與暖通工程‌：高層建筑供水、中央空調水系統、熱水循環管路。
• ‌工業流體控制‌：石油化工、食品醫藥、輕紡冶金、能源電力等領域的工藝管線。
• ‌地下管網與閥門井‌：暗桿設計特別適合空間受限的地下直埋、閥門井或隧道管廊安裝，無需預留閥桿升降空間‌‌。

六、 安裝運維與技術標準

‌安裝規范‌：

• 安裝前需核對法蘭尺寸（GB/T 9113）、螺栓孔距及密封面形式，確保與管道系統匹配。
• 閥門可水平或垂直安裝，建議按閥體箭頭指示方向安裝（軟密封閘閥通常無嚴格流向限制，但按箭頭安裝可優化密封面受力）。
• 暗桿閥門安裝后需確保頂部防塵罩完好，防止泥沙、雨水侵入閥桿螺紋副。
• 若配置電動執行機構，需嚴格對中并調試限位開關與扭矩保護參數。

‌運維要點‌：

• 定期（建議每季度）進行全開全關操作，防止橡膠密封面長期靜止粘連或閥桿螺紋卡阻。
• 檢查閥桿頂部O型圈及防塵罩狀態，發現老化及時更換。
• 閥門長期停用后重新啟用時，應先微開檢查密封面狀態，再逐步全開。

‌執行標準‌：
設計制造遵循CJ/T 216-2005與JB/T 6376-2005；結構長度執行GB/T 12221-2005；法蘭連接執行GB/T 9113；壓力試驗與檢驗執行GB/T 13927-2008。產品整體性能滿足飲用水衛生安全要求及工業流體控制規范‌‌。

結語

Z45X-16Q DN100 PN16 QT450暗桿軟密封閘閥通過材料科學、結構優化與密封工藝的深度整合，實現了流體截?cái)嘌b置的高可靠性、低維護成本與空間友好性。其在市政基建、工業管網及環保水處理領域的規模化應用，充分驗證了彈性座封暗桿閘閥在現代流體工程中的技術與經濟價值。合理選型、規范安裝與科學運維，將發揮該閥門的系統效能與使用壽命。
